天津压铸模具厂家保养流程

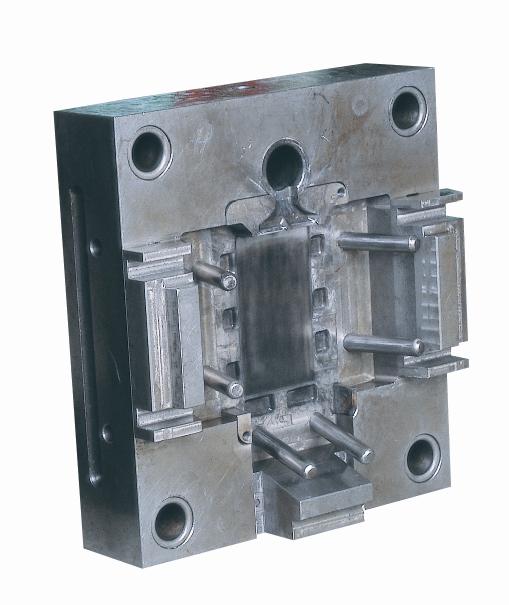

　   模具使用一段时间后，由于压射速度过高和长时间使用，型腔和型芯上会有沉积物。这些沉积物是由脱模剂、冷却液的杂质和少量压铸金属在高温高压下结合而成。这些沉积物相当硬，并与型芯和型腔表面粘附牢固，很难清除。在清除

沉积物时，不能用喷灯加热清除， 这可能导致模具表面局部热点或

脱碳点的产生，从而成为热裂的发源地。应采用研磨或机械去除，但不得伤及其它型面，造成尺寸变化。天津压铸

     经常保养可以使模具保持良好的使用状态。新模具在试模后，无论试模合格与否，均应在模具未冷却至室温的情况下，进行去应力回火。当新模具使用到设计寿命的1/6～1/8时，即铝压铸模10000模次，镁、锌压铸模5000模次，铜压铸模800

模次，应对模具型腔及模架进行450—480℃回火，并对型腔抛光和氮化，以消除内应力和型腔表面的轻微裂纹。以后每12000～15000模次进行同样保养。

     当模具使用50000模次后，可每25000～30000模次进行一次保养。采用上述方法，可明显减缓由于热应力导致龟裂的产生速度和时间。天津压铸

     在冲蚀和龟裂较严重的情况下，可对模具表面进行渗氮处理，以提高模具表面的硬度和耐磨性。但渗氮基体的硬度应在35-43HRC，低于35HRC时氮化层不能牢固与基体结合，使用一段时间后会大片脱落：高于43HRC，则易引起型腔表面凸起部位的断裂。渗氮时，渗氮层厚度不应超过 0.15mm，过厚会于分型面和 尖锐边角处发。

　　以上文章由天津压铸模具,天津压铸加工,天津压铸,天津压铸件为您提供,详情请点击我们的网站:http://www.tjmymj.com/
